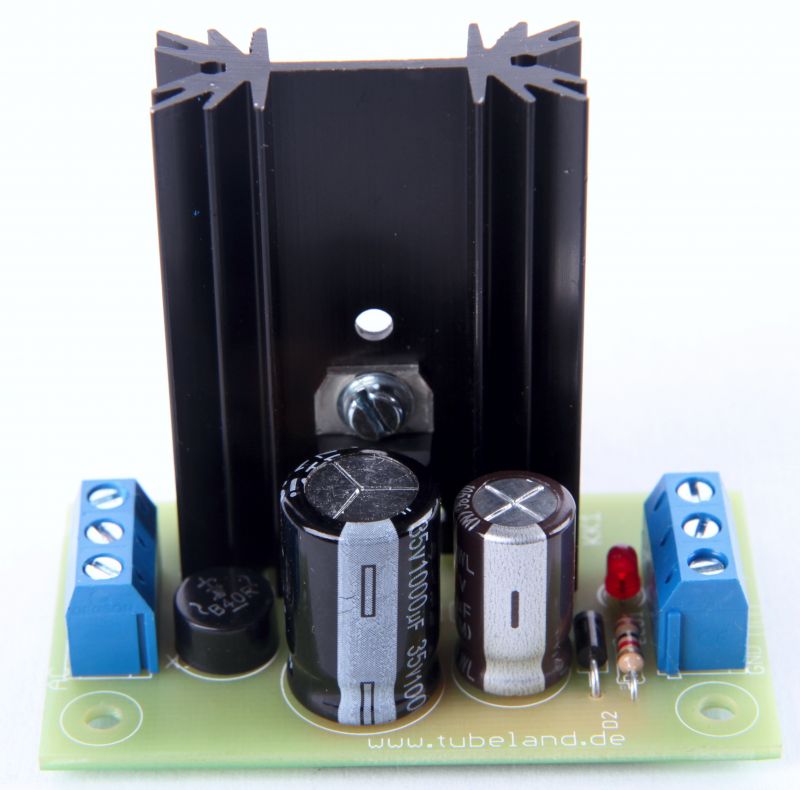

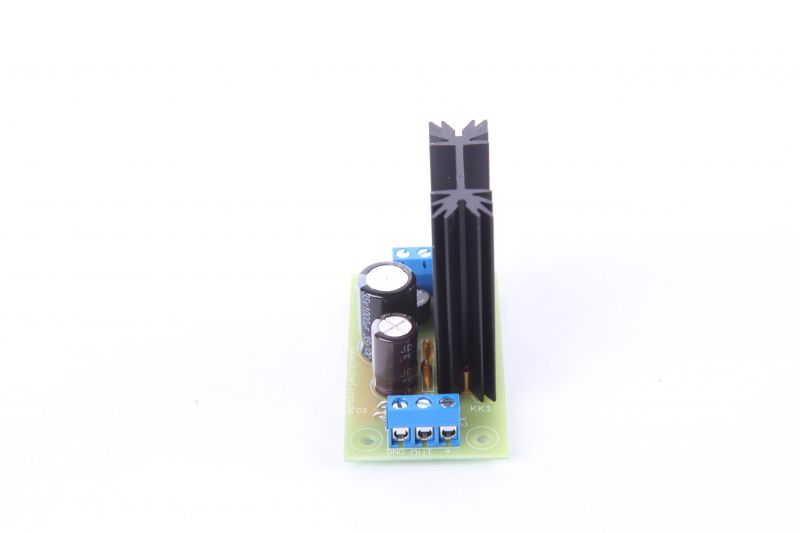

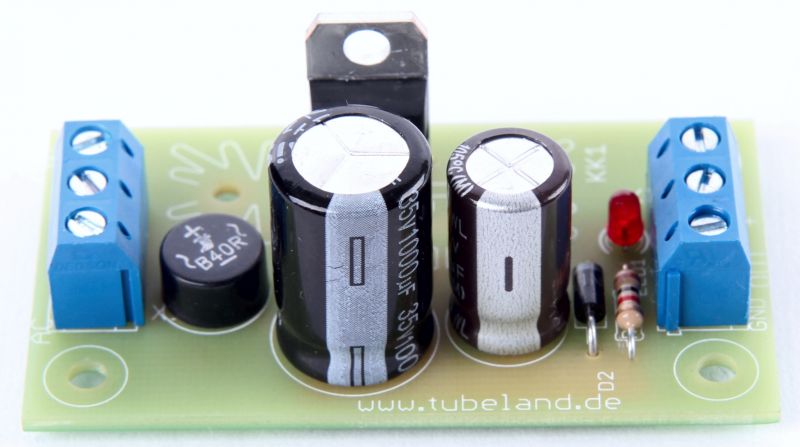

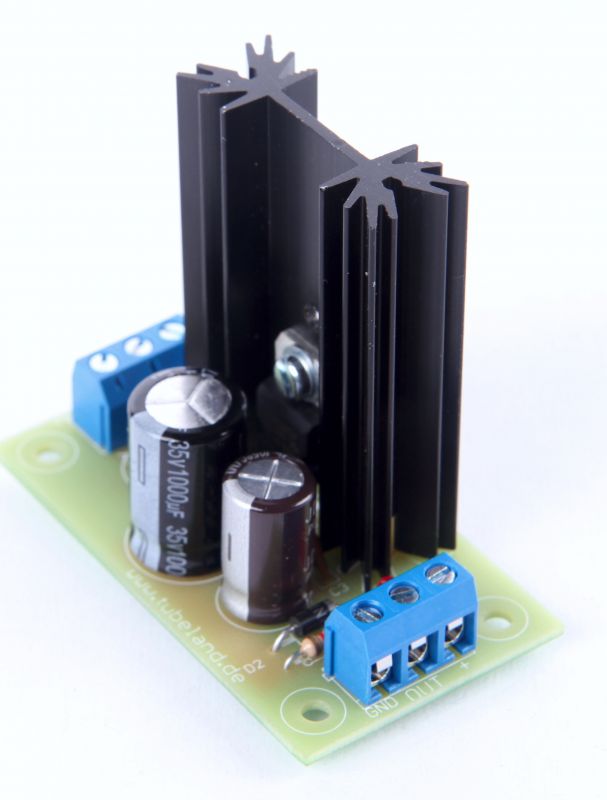

Festspannungsregler 1A - Bausatz 5V, 12V, 15V, 18V, 24V

Festspannungsregler 1A - Bausatz 5V, 12V, 15V, 18V, 24V
Für eine größere Ansicht klicken Sie auf das Vorschaubild
Festspannungsregler 1A - Bausatz 5V, 12V, 15V, 18V, 24V
Festspannungsregler 1A - Bausatz 5V, 12V, 15V, 18V, 24V
Festspannungsregler 1A - Bausatz 5V, 12V, 15V, 18V, 24V

Lieferzeit: 1-3 Tage
Art.Nr.: ASYM Nt. 1A BS
HAN: ASYM Nt. 1A BS
8,21 EUR
inkl. 19 % MwSt. zzgl. Versandkosten

Asymetrisch

Produktbeschreibung



Bausatz wie  Nachfolgender Beschrieben:


Stabilisiertes Netzteil 1A mit dem 78xx



Ein kleines, stabilisiertes Netzteil ist mit einem Festspannungsregler der 78xx-Familie sehr einfach zu realisieren.

Alle notwendigen Komponenten wie Schutzdioden, Keramik-Kondensatoren und eine LED, die zur Kontrolle dient, sind auf einer Leiterplatte mit 62 X 35mm untergebracht.

Je nach verwendetem Festspannungsregler muss der entsprechende Vorwiderstand für die LED aus der Liste gewählt werden.

Die Eingangsspannung darf maximal 24 VAC betragen, um die Nennspannung der verwendeten Kondensatoren nicht zu überschreiten.

Gegebenenfalls kann C2 gegen einen 63V-Typ ersetzt werden.



















Schaltbild























Bestückungsplan









Stückliste

Menge

Wert

Device

Bauteile



1

*



R1

2

1N4004

1N4004

D1, D2

1

78XX

µA 7805

IC1

1

LED

Rot

LED1

2

0,1/63

53 D 3648

C1,  C3,

1

1000/35

Rm5

C2

1

100/63

Rm5

C4

2

AKL 101-03

AK500/3

X1, X2









1

B100C2000

B250C1500RUND

B1

1

Schraube, Mutter, Scheibe













1

SK104

SK104 - oder v pr32/38,1

KK1









1



Leiterplatte 62x35 mm





R1=

5V = 390R




12V = 1K




15V = 1,8K




18V = 2,2K




24V = 2,7K









Anleitung als PDF
