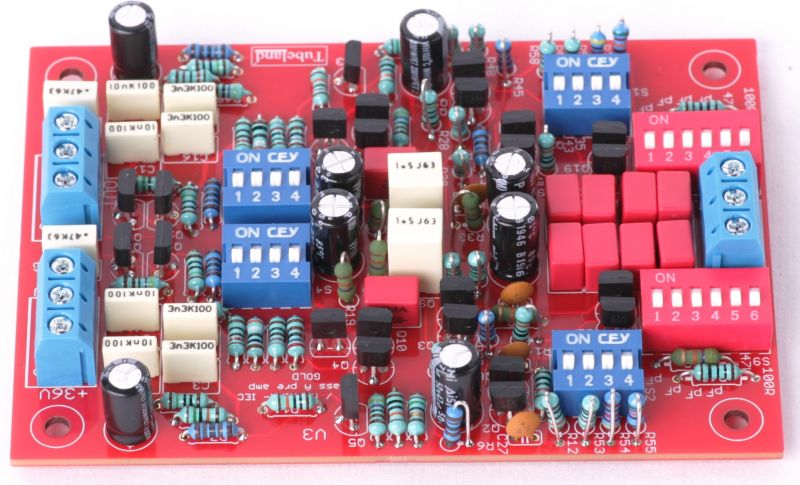

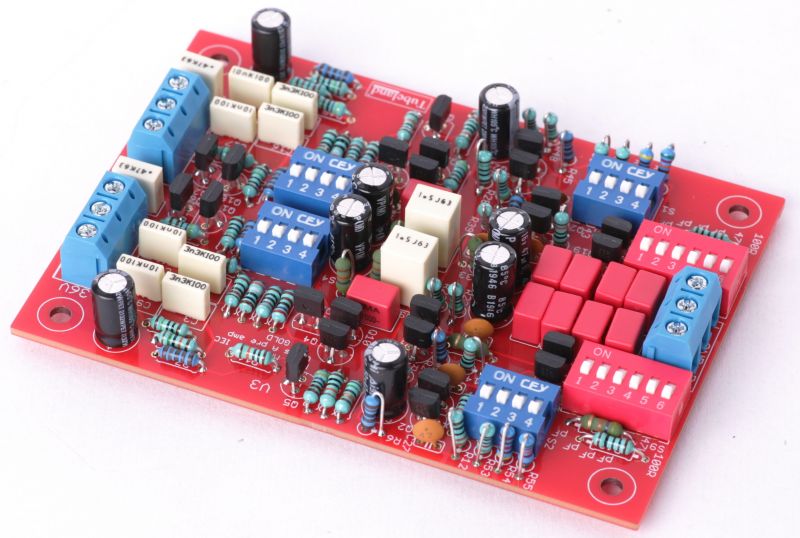

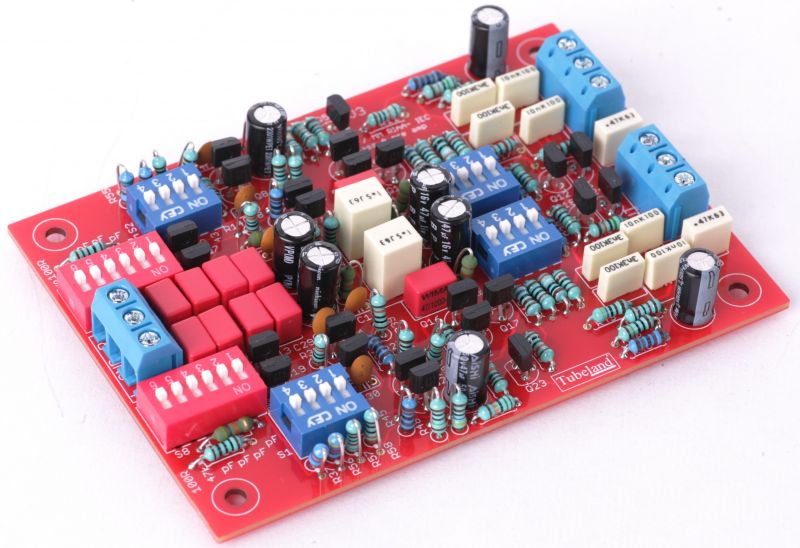

1 Stk. MM/MC Class A Zwei Stufen RIAA-Entzerrer 35 - 88db 2025 Gold mit ZTX851,ZTX951 Transistoren - Bausatz zum Aufbau des nachvolgenden Bauvorschlag.
,
MM/MC Class A Ultra Low Noise zwei Stufen RIAA-Entzerrer 35 - 88db Schaltbar 2025 Premium Gold mit ZTX851,ZTX951 Transistoren
Anleitung und Produktbeschreibung – RIAA-Entzerrer-Vorverstärker für MC-Systeme (Nachfolgeprodukt 2025)
Mit dieser neuen Version unseres bewährten RIAA-Entzerrer-Vorverstärkers für Moving-Coil-Systeme (MC) präsentieren wir eine weiterentwickelte, nochmals optimierte Lösung für audiophile Anwender und Studios. Dieses Nachfolgeprodukt basiert auf dem 2020er-Modell, wurde aber in allen entscheidenden Punkten verfeinert und verbessert.
Technische Highlights der neuen Version:
Mechanische Kompatibilität:
RIAA-Entzerrung mit höchster Präzision:
Die Schaltung arbeitet vollständig diskret, ohne Operationsverstärker, und in klassischer THT-Technik.
Anpassbare Ausgangsbeschaltung:
Die Ausgangskondensatoren sind standardmäßig so ausgelegt, dass sie mit einer Eingangsimpedanz von 47 kΩ zusammenarbeiten. Die untere Grenzfrequenz liegt bei ca. 7,2 Hz, was für eine hervorragende Tiefbasswiedergabe sorgt.
Besondere Vorteile auf einen Blick:
Mit dieser neuen Generation bieten wir eine zukunftssichere, audiophile Lösung für anspruchsvollste Moving-Coil-Tonabnehmer: kompromisslos rauscharm, mechanisch einfach austauschbar, optisch hochwertig und technisch auf höchstem Niveau.
Dank der identischen Abmessungen zu unserer 2020er-Version können Bestandskunden schnell und einfach upgraden — alte Leiterplatte raus, neue Leiterplatte rein, fertig.
Hinweis:
Dieser Bausatz wird standardmäßig für eine 47 kΩ Last konfiguriert geliefert.
Praxis tip:
Signalverarbeitung:
Die Signalverarbeitung dieses RIAA-Entzerrer-Vorverstärkers erfolgt in zwei sorgfältig abgestimmten Stufen:
Dank dieser durchdachten Kaskadierung wird das Grundrauschen besonders effektiv unterdrückt. Die Verstärkung findet dort statt, wo sie erforderlich ist, mit exzellenter Rauscharmut bereits in der ersten Stufe, sodass auch sehr leise Signale vom MC-Tonabnehmer unverfälscht, detailreich und dynamisch verarbeitet werden.
Netzteil und Performance:
Um bei Verstärkungsfaktoren dieser Größenordnung einen möglichst hohen Störspannungsabstand zu gewährleisten, ist ein Netzteil mit minimaler Restwelligkeit unerlässlich. (Y190 2Fach Nt 26V BS)
In Kombination mit unserem zweifachen Netzteil für hochempfindliche Vorverstärker (±36 V) konnten selbst bei über 80 dB Gesamtverstärkung Messergebnisse erzielt werden, die sich mit hochpreisigen Vorverstärkern problemlos messen können.
Klang und räumliche Abbildung sind hervorragend:
Der RIAA-Entzerrer holt in Kombination mit einem guten MC-System das Optimum aus dem Tonträger heraus und sorgt für eine detailreiche, musikalische und präzise Wiedergabe.
Auch Tests mit einem Ortofon 2M Blue MM-System und einer Verstärkung von 68 dB brachten exzellente Ergebnisse, die insbesondere für anspruchsvolle MM-Nutzer interessant sein dürften:
Eine saubere, transparente Wiedergabe mit hervorragender Räumlichkeit und Musikalität — der Hörspaß ist garantiert.
Zusätzliche technische Erläuterung ggf. Schutzmaßmahmen einbinden!
Der deutlich erweiterte Dynamikbereich dieser neuen Version trägt maßgeblich zu einem besonders transparenten, offenen Klangbild bei. Durch die höhere Betriebsspannung von ±36 V kann die Gegenkopplung über die Verstärkerstufen sehr effektiv arbeiten, ohne dass das Signal „komprimiert“ wirkt — so bleibt der gesamte Dynamikumfang vollständig erhalten und auch feinste Details werden sauber und unverfälscht übertragen.
Dies sorgt für eine hervorragende Authentizität und Lebendigkeit des Musiksignals, insbesondere bei hochwertigen MC-Systemen mit sehr feinen Dynamikunterschieden.
In der Praxis ist zu beachten, dass solche hohen Dynamikreserven auch bedeuten, dass kurzzeitig sehr hohe Ausgangspegel möglich sind — zum Beispiel beim versehentlichen Antippen des Tonabnehmers oder bei der Reinigung der Abtastnadel. In der Regel bewegen sich diese Werte weit außerhalb normaler Hörsituationen und treten höchstens als kurze Spitzen auf (z. B. bei Ein- und Ausschaltvorgängen).
Wir empfehlen dennoch sicherzustellen, dass der nachfolgende Verstärker-Eingang für diese Pegel ausgelegt ist. Falls Unsicherheiten bestehen, kann optional eine Schutzschaltung integriert werden, die den Maximalpegel begrenzt und damit den Verstärkereingang zuverlässig schützt — insbesondere bei sehr empfindlichen nachfolgenden Geräten. i.d.r wird die Verstärkung so eingestellt das der Pre. Amp einen Pegel von 0db bzw. 755mV RMS Arbeitet, dann sollten Pegel die entstehen können wie beim Reinigen der Abtastnadel kein Problem darstellen.
Technische Handhabung – DIP-Schalter-Einstellungen:
Nachfolgend die Beschreibung der verfügbaren Einstellmöglichkeiten über die DIP-Schalter:
Bitte beachten Sie die Empfehlungen des Tonabnehmerherstellers — genaue Informationen finden Sie im jeweiligen Datenblatt des verwendeten Systems.
S8, S9 | 100R | 47K | 47pF | 100pF | 220pF | 330pF |
| 1 | 2 | 3 | 4 | 5 | 6 |
MC / 100R | x | |||||
MM / 47K | x | |||||
47pF | x | |||||
100pF | x | |||||
147pF | x | x | ||||
220pF | x | |||||
267pF | x | x | ||||
330pF | x | |||||
367pF | x | x | x | |||
377pF | x | x | ||||
430pF | x | x | ||||
477pF | x | x | x | |||
550pF | x | x | ||||
597pF | x | x | x | |||
650pF | x | x | x | |||
697pF | x | x | x | x |
Verstärkungsfaktor-Einstellung:
Der gewünschte Verstärkungsfaktor kann ebenfalls bequem anhand der Tabelle gewählt und über die DIP-Schalter eingestellt werden.
Beispiel:
Falls eine Verstärkung von 45 dB erforderlich ist, sind folgende Einstellungen vorzunehmen:
Bitte beachten Sie unbedingt:
S1/S2 | 20 db | 25 db | 35 db | 43 db | S3/S4 | 15 db | 25 db2 | 30 db | 40 db |
1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | ||
35 db | x | x | |||||||
40 db | x | x | |||||||
45 db | x | x | |||||||
50 db | x | x | |||||||
55 db | x | x | |||||||
60 db | x | x | |||||||
65 db | x | x | |||||||
73 db | x | x | |||||||
75 db | x | x | |||||||
83 db | x | x | |||||||
88 db | x | x | x | x | x | x | x | x |
Stückliste
Spalte1 | Spalte2 | Spalte3 | Spalte4 |
Menge | Wert | Device | Bauteile |
2 | 15R | 1/4W Metall | R1, R26 |
2 | 100R | 1/4W Metall | R18, R43 |
2 | 120R | 1/4W Metall | R59, R65 |
8 | 150R | 1/4W Metall | R3, R5, R23, R25, R28, R30, R48, R50 |
2 | 330R | 1/4W Metall | R12, R58 |
2 | 390R | 1/4W Metall | R60, R64 |
4 | 820R | 1/4W Metall | R53, R57, R61, R63 |
8 | 1k8 | 1/4W Metall | R6, R7, R20, R21, R31, R32, R45, R46, |
2 | 2k7 | 1/4W Metall | R62, R13 |
2 | 4k1 | 1/4W Metall | R54, R56 |
8 | 4k7 | 1/4W Metall | R2, R4, R22, R24, R27, R29, R47, R49 |
2 | 5k2 | 1/4W Metall | R37, R55 |
2 | 12k | 1/4W Metall | R17, R42 |
8 | 47K | 1/4W Metall | R8, R15, R19, R33, R40, R44, R51, R52 |
8 | 100k | 1/4W Metall | R10, R11, R14, R16, R35, R36, R39, R41 |
2 | 150k | 1/4W Metall | R9, R34 |
6 | 47p | Rm 2,5 Ceramic | C5, C18, C27, C28, C29, C30 |
4 | 47p | C-EU050-045X075 | C12, C25, C33, C36 |
2 | 100p | C-EU050-045X075 | C32, C35 |
2 | 220p | C-EU050-045X075 | C31, C34 |
2 | 330p | C-EU050-045X075 | C10, C23 |
4 | 3n3 | C-EU050-045X075 | C3, C8,C16, C21 |
4 | 10n | C-EU050-075X075 | C4, C9, C17, C22 |
2 | 470n | C-EU050-035X075 | C7, C20 |
2 | 1,5µF | C-EU050-075X075 | C6, C19 |
4 | 47/50 | CPOL-EUE2.5-7 | C1, C2, C14, C15 |
4 | BIP 47uF | CPOL-EUE2.5-7 | C11, C13, C24, C26 |
12 | ZTX851 | ZTX851 | Q1, Q2, Q4, Q5, Q9, Q12, Q13, Q14, Q16, Q17, Q21, Q24 |
12 | ZTX951 | ZTX951 | Q3, Q6, Q7, Q8, Q10, Q11, Q15, Q18, Q19, Q20, Q22, Q23 |
4 | DIP NT 04 | DS04 | S1, S2, S4, S5 |
2 | Dip NT 06 | DS06 | S8, S9 |
3 | 3 Pol | Printklemme | |
1 | Leiterplatte | 100x72 mm |
Hinweise zum Zusammenbau – RIAA
Für optimale Ergebnisse ist beim Aufbau der RIAA Deluxe Version besonders auf eine saubere Masseführung und die richtige Platzierung des Netzteils zu achten:
Das Netzteil muss extern montiert werden, um störende Einstreuungen zu minimieren. Wie im Verteilungsplan dargestellt, ist ein zentraler Massepunkt vorgesehen, an dem alle GND-Leitungen sternförmig zusammengeführt werden sollten. Dies vermeidet Brummschleifen und sorgt für ein ruhiges, störfreies Klangbild.
Die Gehäusemasse im Netzteil (Schutzleiter) wird zusätzlich mit dem zentralen GND-Punkt verbunden werden, sofern dies aus EMV- oder sicherheitstechnischen Gründen erforderlich ist – auf der Netzteilseite ist dies unkritisch.
Wie auf dem Foto zu erkennen, befindet sich am Gehäuse ein Schraubanschluss für die Plattenspieler-Masse (GND). Dieser sollte unbedingt genutzt werden, um Erdpotenziale zwischen Plattenspieler und Vorverstärker auszugleichen und Brummstörungen effektiv zu vermeiden.
