2 Fach Netzteil für Hochempfindliche RIAA MC Vorverstärker +/- 36V 40 mA 2025

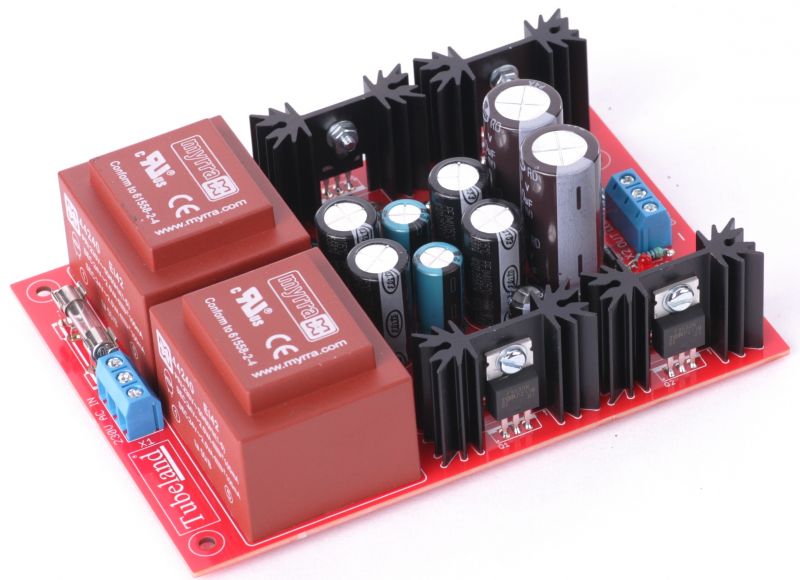

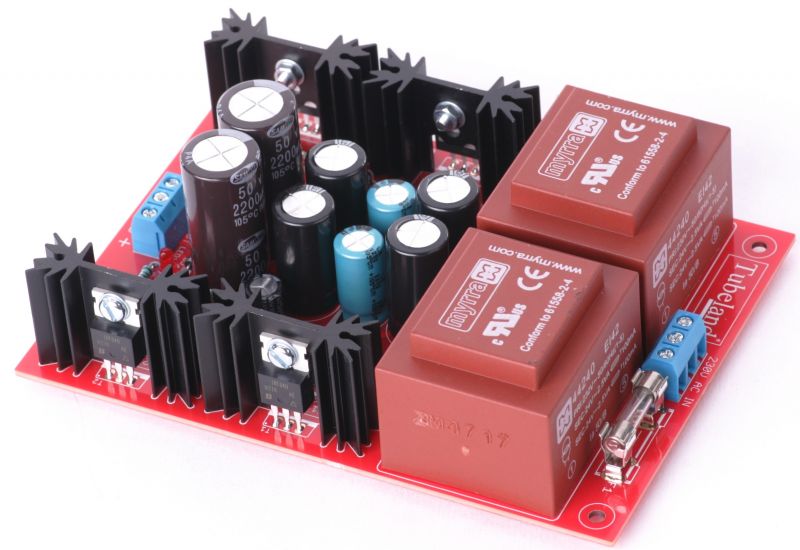

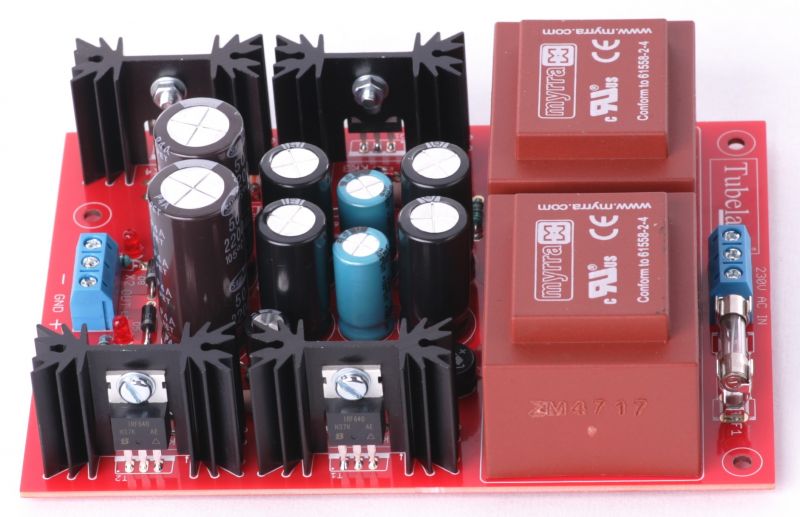

Produktbeschreibung – Spezielles Zweifach-Netzteil für MC-RIAA-Vorverstärker (Gold-Version)
Für den Betrieb der Gold-Version des MC-RIAA-Vorverstärkers wird ein speziell entwickeltes, zweifach stabilisiertes Netzteil benötigt.
Herkömmliche Standard-Netzteile sind für diese Anwendung nicht geeignet – die typischen Restwelligkeiten würden bei der extrem hohen Verstärkung sofort hörbar.
Dieses Netzteil arbeitet mit einer Betriebsspannung von ±36 Volt und ist exakt auf die Anforderungen der Gold-Version abgestimmt. Durch die Verwendung modernster IGBT-Technik wird eine außergewöhnlich saubere und stabile Spannungsversorgung gewährleistet – die Grundlage für absolut störungsfreien High-End-Klang.
Besonderes Augenmerk wurde auf die Masseführung (GND) gelegt: Diese befindet sich auf der Top-Seite der Platine, wodurch die Leiterbahnen kürzer und störungsärmer verlaufen. Das sorgt für einen nochmals verbesserten Störabstand und höchste Klarheit im Klangbild.
Ihre Vorteile auf einen Blick:
- Speziell für die Gold-Version des MC-RIAA-Vorverstärkers entwickelt
- ±36 Volt Doppelversorgung für maximalen Dynamikumfang
- IGBT-Technik für Stabilität und absolute Ruhe im Signal
- Optimierte Masseführung für bestmöglichen Störabstand
- Keine hörbaren Nebengeräusche – ideal für feinste MC-Systeme
Dieses Netzteil ist die perfekte Ergänzung zur Gold-Version des MC-RIAA-Vorverstärkers und stellt sicher, dass das volle klangliche Potenzial ohne Kompromisse ausgeschöpft werden kann.
Menge | Wert | Device | Bauteile |
4 | 2K2 | R-EU_0207/10 | R2, R4, R10, R12 |
2 | 4k7 | R-EU_0207/10 | R6, R8 |
4 | 10K/2W | R-EU_0411/15 | R1, R3, R9, R11 |
2 | 150K | R-EU_0207/10 | R5, R7 |
2 | 100/50 | CPOL-EUE3.5-8 | C4, C7 |
2 | 100/100 | CPOL-EUE5-10.5 | C3, C6 |
4 | 220/100 | CPOL-EUE5-13 | C1, C2, C9, C10 |
2 | 2200/50 | CPOL-EUE7.5-16 | C5, C8 |
2 | IRF640 | IRF740 | T1, T2 |
2 | IRF9530 | IRF9530 | Q1, Q2 |
4 | 13 | ZPD | D1, D2, D9, D10 |
2 | ZD39 | ZPD | D4, D7 |
2 | ZD51 | ZPD | D3, D6 |
1 | B200C2000 | RB1A | B1 |
2 | AK500/3 | X2, x2 | |
1 | FUSESHK20L | FUSESHK20L | F1 |
1 | 100 mA | Fuse | F1 |
2 | LED3MM | LED1, LED2 | |
2 | 1N4004 | 1N4004 | D5, D8 |
4 | SK104 | SK104 | KK1, KK2, KK3, KK4 |
2 | 2x24V 5VA | EI42-2 | TR1, TR2 |
1 | Leiterplatte Y193 | 132x95mm |
Funktionsbeschreibung der Schaltung.
Für die Spannungsversorgung werden jeweils zwei 24-Volt-Trafos in Reihenschaltung betrieben. Nach der Gleichrichtung entsteht daraus eine symmetrische Versorgungsspannung.
- Entlade-Widerstände R5 und R7 sorgen dafür, dass sich die Kondensatoren nach dem Ausschalten entladen und keine Restspannung verbleibt.
- In der ersten Stufe wird die Spannung über D3 und D6 mit Z-Dioden auf 51 Volt stabilisiert. Über den Widerstand R2 gelangt diese Referenzspannung zum Gate der IGBTs.
- Schutzdioden D1, D9, D10 und D13 dienen dem Schutz der IGBTs. Moderne IGBTs verfügen zwar in der Regel bereits über integrierte Freilaufdioden, dennoch sind die Schutzdioden hier zusätzlich vorgesehen – für den Fall, dass andere Typen ohne integrierten Schutz verwendet werden.
- In der zweiten Stufe wird aus den 51 Volt über D4 und D7 eine Spannung von 36 Volt generiert. Dieses Signal ist bereits sehr sauber und wird anschließend nochmals sorgfältig geglättet.
- Am Ausgang sorgen großzügige Siebkondensatoren (C5 und C8) für eine stabile und gleichmäßige DC-Spannung.
- Abschließend zeigen Kontroll-LEDs zuverlässig an, ob die Versorgungsspannungen anliegen.
Das Ergebnis ist eine hochgradig stabile und rauscharme Doppelversorgung mit ±36 Volt, die exakt auf die Anforderungen des MC-RIAA-Vorverstärkers (Gold-Version) zugeschnitten ist.
