2 Stufen Netzteil +/-24V und +/-12V für Hochempfindliche RIAA Entzerrer - Bausatz

1 Stk. 2 Stufen Netzteil +/-24V und +/-12V für Hochempfindliche RIAA Entzerrer Bausatz  - zum aufbau des nachfolgenden Bauvorschlag.

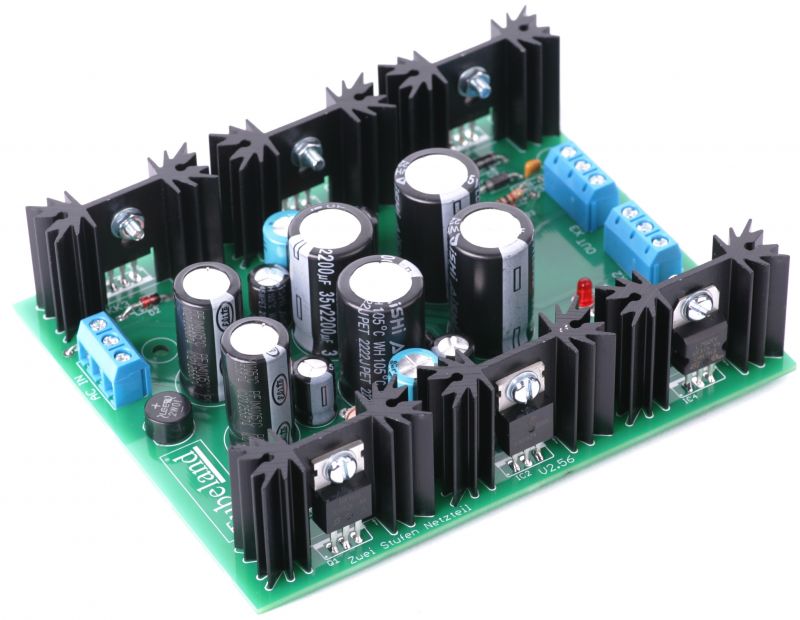

2 Stufen Netzteil +/-24V und +/-12V für Hochempfindliche RIAA Entzerrer

Die Idee, Netzteile dieser Art einzusetzen, ist altbewährt. In der Vergangenheit traten Kunden mit der Nachfrage danach auch an mich heran. Dieses Modell wurde entwickelt um RIAA Entzerrer auch in einen Vollverstärker einbauen zu können. Das Netzteil liefert zwei Symmetrische Ausgangsspannungen die nach Wunsch durch Festspannungsregler Frei gewählt werden können. Je nach Anwendung. Die leiterplatte habe ich für meine Vollverstärker entwickelt wie z.b. den KT170 SE. Die Versorgungsspannung ist abhängig von der Nutzspannung und von den Nutzstrom. So wie ich ihn hier für meine Zwecke einsetze betreibe ich ihn mit 2x24V AC was sich in der Praxis für den KT170 SE als ausreichend gezeigt hat.

Ein, von Tubeland entwickelter, MC-Vorverstärker von gleicher Qualität, der frei von Störgeräuschen ist, erfreut sich großer Beliebtheit.

Dieser MC-RIAA ist so empfindlich, dass ein herkömmliches Netzteil den Ansprüchen nicht genügt. Die Wechselstromanteile sind für derartige Anwendungen schlichtweg zu hoch.

Um beste Ergebnisse erzielen zu können, wurde die Masseführung auf der Top-Seite untergebracht. Dementsprechend sind die Leiterbahnen kürzer und ohne Umwege geroutet. Dies trägt erheblich dazu bei, den Störabstand zu vergrößern.

Von diesem Ergebnis überzeugt man sich am besten selbst.

Der Aufbau der Schaltung ist recht einfach. Dazu kann im Prinzip jeder gängige Festspannungsregler eingesetzt werden.

Hier müssen lediglich zwei Dinge beachtet werden. Die Dioden D3 und D6 (ZD30) müssen entsprechend angepasst werden. Es ergibt keinen Sinn für 12V mit einer Vorspannung von 30 V zu Arbeiten! Der Festspannungsregler könnte dadurch Schaden nehmen. Für 12V ist eine niedrigere Vorspannung definitiv ausreichend.

Siehe entsprechende Datenblätter der 78xx und 79xx Serie!

Da es ist der Vergangenheit Rückmeldungen gab, dass die Netzteile nicht funktionierten, wurden nun LEDs integriert. Die LEDs stellen für den Festspannungsregler eine Last dar, ohne die keine korrekte Ausgangsspannung gemessen werden kann.

PDF Doku
