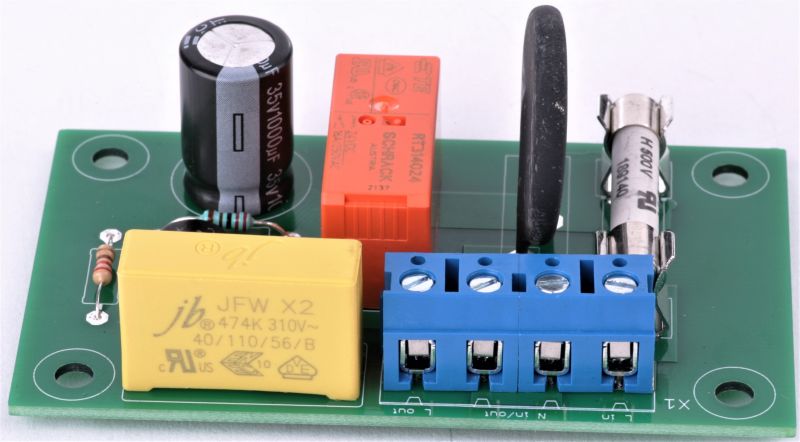

Einschaltstrombegrenzer mit NTC Bausatz

Einschaltstrombegrenzer mit NTC Bausatz
Für eine größere Ansicht klicken Sie auf das Vorschaubild
Einschaltstrombegrenzer mit NTC Bausatz
Einschaltstrombegrenzer mit NTC Bausatz
Einschaltstrombegrenzer mit NTC Bausatz

Lieferzeit: 1-3 Tage
Art.Nr.: Einschalt 16A BS
Bewertungen: (0)
HAN: Einschalt 16A LP
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
18,90 EUR
inkl. 19 % MwSt. zzgl. Versandkosten


Produktbeschreibung

Einschaltstrombegrenzer mit NTC Bausatz
Leiterplatte und alle benötigten Bauteile sind im Lieferumfang Enthalten

Bauvorschlag





  • Leiterplatte 52x87 mm 70µ Cu, 2 Lagig Durchkontaktiert
  • Schaltstrom Max. 16A
  • 6,3x32 US Sicherungshalter
  • Printklemme bis 2,5m² Cu
  • 0,5 Sec. Verzögerung
  • NTC



Beim Einschalten von Induktiven Lasten wie Transformatoren oder Motoren, kommt es öfter mal vor das der 16A Automat bei zu hohen Strom Abschaltet. Um dies entgegen zu wirken ist eine Einschaltstrombegrenzung  Erforderlich.

Mit Hilfe eines Hochleistung NTC wird der Strom begrenzt. Ein Zusätzliches 16A Relay schaltet dann bei 1000 µF ungefähr in 0,5 sec. Verzögerungszeit. C2 ist mit RM 5 und 7,5mm Ausgestattet um ggf. wenn erforderlich die Verzögerungszeit zu erhöhen. In der Regel Reichen 0,5 Sec. aus.





Menge

Wert

Device

Bauteile

1

1000/35

RM 5 – 7,5

C2

1

SL32-10015

SL32

R1

1

220R

1/4 Watt

R2

1

820K

1/4 Watt

R3









1

FIN-40.61.9-24V

Rel.

K1

2

SI Halter



X F1

1

nach bedarf max 16A

US Fuse 6,3x32

F1

1

Leiterplatte

Strombegrenzer



1

MKP4-630-0,47

 52x87mm

C1

1

X

 DG305-7.5-04P-12

X

1



B500C1500

B1



 PDF Doku V2.1 2022


PDF Dokument zum Download


Diesen Artikel haben wir am 02.09.2019 in unseren Katalog aufgenommen.
