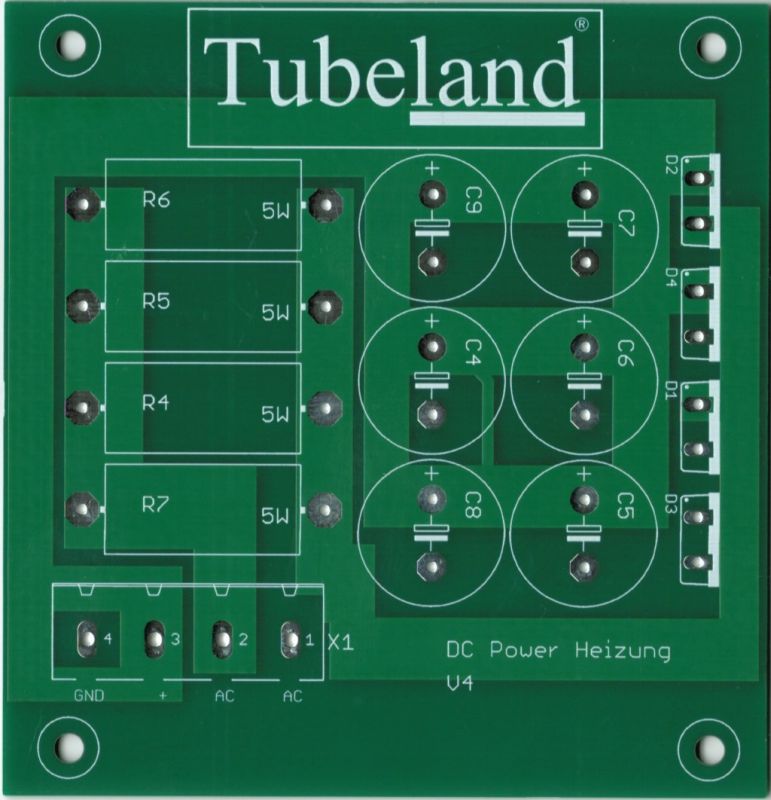

DC Heizung bis 7,9A aus 6,3V AC - Leiterplatte Ohne Bauteile

DC Heizung bis 7,9A aus 6,3V AC - Leiterplatte Ohne Bauteile
Für eine größere Ansicht klicken Sie auf das Vorschaubild
Lieferzeit: 1-3 Tage
Art.Nr.: Y175 DC Heizung 7,9A - LP
GTIN/EAN: Y175 DC Heizung 7,9A - LP
Bewertungen: (0)
HAN: Y175 DC Heizung 7,9A - LP
Hersteller: Tubeland
Mehr Artikel von: Tubeland
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
7,62 EUR
inkl. 19 % MwSt. zzgl. Versandkosten



  • Details
  • Kunden-Tipp

Produktbeschreibung

1 Stk Leiterplatte ohne Bauteile zum Aufbau des nachfolgendem Bauvorschlag

Aus 6,3V AC 6,3V DC bis 7,9A mit Skottky Dioden 2024













Das Umwandeln von 6,3V Wechselspannung (AC) in 6,3V Gleichspannung (DC) ist  problematisch Es gibt einige Herausforderungen und Überlegungen, die beachtet werden müssen:

Spannungsverlust: Beim Gleichrichtungsprozess, insbesondere mit Diodenbrücken, tritt ein Spannungsverlust auf. Jede Siliziumdiode in der Brücke hat einen Vorwärtsspannungsabfall von etwa 0,7V. Bei einer Diodenbrückenschaltung, die zwei Dioden in Reihe für jede Halbwelle verwendet, ergibt sich ein Gesamtspannungsabfall von etwa 1,4V. Daher wird die Ausgangsgleichspannung niedriger sein als 6,3V! Dazu Kommt das ein Brückengleichrichter auch Verluste mit sich bringt!

Ein Gleichrichter mit Schottky Dioden

Schottky-Dioden sind aufgrund ihrer besonderen Eigenschaften eine beliebte Wahl für Gleichrichterschaltungen, insbesondere in Anwendungen, die hohe Schaltgeschwindigkeiten und geringe Vorwärtsspannungsabfälle erfordern. Hier sind einige grundlegende Aspekte und Vorteile der Verwendung von Schottky-Dioden in Gleichrichterschaltungen:

Niedrige Vorwärtsspannung:

Schottky-Dioden haben im Vergleich zu herkömmlichen Silizium-PN-Dioden eine relativ niedrige Vorwärtsspannung, oft im Bereich von 0,2 bis 0,5 Volt. Dies führt zu geringeren Leistungsverlusten in der Diode, was besonders bei Leistungsanwendungen von Vorteil ist.

Schnelle Schaltzeiten:

Da Schottky-Dioden auf einem Metall-Halbleiter-Übergang (statt eines PN-Übergangs) basieren, weisen sie sehr schnelle Schaltzeiten auf, da keine Minoritätsträger beteiligt sind, die zu Schaltverzögerungen führen könnten.

Niedrigere Sperrstromleckage:

Schottky-Dioden haben typischerweise einen niedrigeren Sperrstrom als PN-Dioden, was in einigen Anwendungen von Vorteil sein kann.

Um ein leistungsfähiges Gleichstrom-Netzteil zu entwickeln, war es für mich entscheidend, eine Diode zu finden, die eine möglichst geringe Vorwärtsspannung aufweist. Die STP20L15D bietet mit ihrer Vorwärtsspannung von 0,28V bei 20A und einer Sperrspannung von 15V genau die richtigen Spezifikationen, um ein Netzteil für niedrige Spannungen zu realisieren.





Die nachfolgende Tabelle zeigt beispielhaft, welche Widerstände für bestimmte Ströme ungefähr benötigt werden. Bitte beachten Sie, dass mein Testtransformator im Leerlauf eine relativ hohe Spannung von 6,8V aufweist, da er bis zu 10A liefern kann. Berücksichtigen Sie außerdem, dass Sie für 1A Gleichstrom (DC) etwa 1,414A Wechselstrom (AC) benötigen. Wenn Sie also einen Heizstrom von 2,5A benötigen, müssen Sie Ihren Strom mit 1,414 multiplizieren. Das bedeutet, Sie benötigen für 2,5A DC einen AC-Strom von 3,535A! Ab einem Strom von 5,9A würde ich empfehlen, einen Kühlkörper für die Dioden zu verwenden. Bitte beachten Sie auch, dass das Wärmeableitblech mit der Kathode verbunden ist. Daher müssen Sie Isolationsmaterialien wie Isoliernippel und eine Glimmerscheibe verwenden, um eine elektrische Isolierung zu gewährleisten!







AC IN

DC OUT

DC mA

R

R

R

R




*

*

*

*



6,8V

9,2V









Leerlauf

6,8V

6,31V

300 mA

4R7 2W

10R 2W

47R 2W



6,8V

6,33V

600 mA

2R2 2W

4R7 2W

47R 2W



6,8V

6,31V

900 mA

1R 2W

10R 2W



6,8V

6,33V

1,2A

1R 2W

2R2 2W

15R 2W



6,8V

6,31V

1,5A

0,68R 5W

2R2 2W



6,75V

6,33V

1,8A

0,68R 5W

1R 2W



6,73V

6,35V

2,1A

0,68R 5W

0,68R 5W

4R7 2W



6,71V

6,39V

2,5A

0,33R 5W

1R 2W



6,69V

6,33V

2,8A

0,33R 5W

0,68R 5W



6,65V

6,32V

3,3A

0,33R 5W

0,33R 5W



6,65V

6,38V

3,8A

0,33R 5W

0,33R 5W

0,68R 5W



6,6V

6,3V

4,2A

0,33R 5W

0,33R 5W

0,33R 5W



6,58V

6,33V

4,5A

0,33R 5W

0,33R 5W

0,33R 5W

0,68R 5W



6,57V

6,32V

4,8A

0,33R 5W

0,33R 5W

0,33R 5W

0,33R 5W



6,57V

6,33V

5,1A

0,082R 5W

0,33R 5W



6,54V

6,35V

5,5A

0,082R 5W

0,33R 5W

0,33R 5W



6,5V

6,3V

5,9A

0,082R 5W

0,33R 5W

0,33R 5W

0,33R 5W

Kühlkörper

6,5V

 6,32V

6A

0,082R 5W

0,082R 5W

0,33R 5W

0,33R 5W

Kühlkörper

6,48V

6,32V

6,5A

0,082R 5W

0,082R 5W

0,082R 5W

Kühlkörper

6,47V

6,3V

7,1A

0,082R 5W

0,082R 5W

0,082R 5W

0,082R 5W

Kühlkörper

6,4V

6,3V

7,9A

Brücke



Kühlkörper









Menge

Wert

Device

Bauteile

4

****

RROYAL-OHM-5W

R4, R5, R6, R7

6

4700/16

CPOL-EUE7.5-16

C4, C5, C6, C7, C8, C9

1

GMSTBA4

GMSTBA4

X1

4

STPS20L15D

BYT08P

D1, D2, D3, D4

1

Leiterplatte 89.5 mm* 86 mm  Y175



1

0,082R

5W

*Siehe Text

1

0,33R

5W

*Siehe Text

1

0,68R

5W

*Siehe Text

1

1R

2W

*Siehe Text



Achtung! Zum Bausatz Fügen wir nur die Teile aus der Tabelle hinzu.

Gff. Müssen sie für ihre Individuellen Bedürfnisse noch Widerstände dazu kaufen!





 PDF Doku
