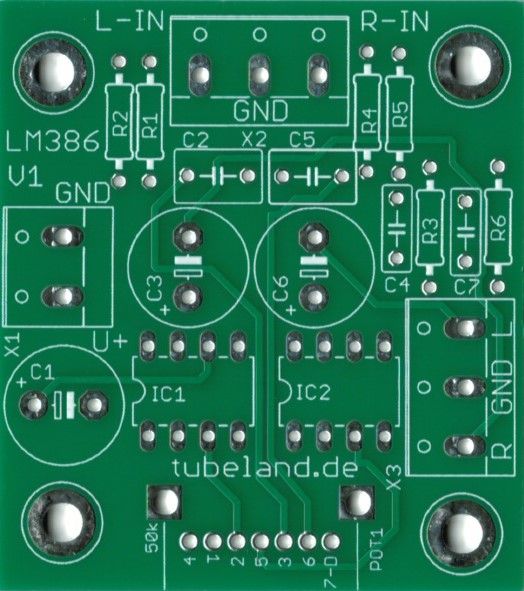

LM386 LS und Kopfhörer Amp 2024 - Leiterplatte ohne Bauteile

LM386 LS und Kopfhörer Amp 2024 - Leiterplatte ohne Bauteile
Für eine größere Ansicht klicken Sie auf das Vorschaubild
Lieferzeit: 1-3 Tage
Art.Nr.: Y169 LM386- LP
GTIN/EAN: Y169 LM386- LP
Bewertungen: (0)
HAN: Y169 LM386- LP
Hersteller: Tubeland
Mehr Artikel von: Tubeland
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
2,99 EUR
inkl. 19 % MwSt. zzgl. Versandkosten



  • Details
  • Kunden-Tipp

Produktbeschreibung

1 Stk  LM386 LS und Kopfhörer Amp 2024 - Leiterplatte ohne Bauteile zum aufbau des Nachfolgenden Bauvorschlag

LM386 LS und Kopfhörer Amp 2024



  • Stromversorgung 4 – 12V Unsymetrisch
  • 8 mA Ruhestrom
  • Verstärkung, 20
  • Geringe Verzerrung: 0,2 % (AV= 20, VS= 6 V, RL= 8 Ω, P Ö= 125 mW, f = 1 kHz)
  • Paus VS= 9 V, RL= 8 Ω, THD = 10 % (LM386N-3) 500 mW / VS= 16 V, RL= 32 Ω, THD = 10 % (LM386N-4)
  • Alps Poti /  Leiterplatte: Fr4 2DK 44.6 mm* 50.2 mm



Der LM386 ist ein beliebter und weit verbreiteter Low-Power-Audioverstärker-IC, der in einer Vielzahl von elektronischen Projekten und Geräten verwendet wird. Hier sind einige wichtige Informationen über den LM386:

Einer der Hauptvorteile des LM386 ist seine einfache Handhabung. Er benötigt nur eine geringe Anzahl von externen Komponenten, um einen funktionsfähigen Audioverstärker zu bauen. Dies macht ihn ideal für Hobbyisten und in der Bildung.

Verstärkung: Die Standardverstärkung des LM386 liegt bei 20, kann aber durch Hinzufügen eines externen Widerstands und eines Kondensators zwischen die Pins 1 und 8 auf bis zu 200 erhöht werden. Wobei 20 Fach auch ausreichen sollte!

Anwendungen: Der IC wird häufig in kleinen Audioverstärkern, Radios, Gitarrenverstärkern, tragbaren Musikgeräten und vielen anderen Audioanwendungen eingesetzt.

Der LM386 ist für Anwendungen mit geringer Leistung konzipiert, wodurch er sich ideal für tragbare Geräte eignet.

Ausgangsleistung: Der IC bietet eine moderate Ausgangsleistung, normalerweise im Bereich von wenigen Hundert Milliwatt, was ausreichend ist für kleine Lautsprecher oder Kopfhörer.

Wärmeentwicklung: Bei höheren Leistungen kann der LM386 etwas warm werden, daher kann in einigen Anwendungen eine zusätzliche Kühlung notwendig sein.

Klangqualität: Obwohl der LM386 eine akzeptable Klangqualität für viele Anwendungen bietet, erreicht er nicht die Audioleistung von hochwertigeren und komplexeren Audioverstärker-ICs. Und erst recht nicht Transistor basierte Schaltungen. Dafür ist der Amp Einfach und Kompackt.

Insgesamt ist der LM386 aufgrund seiner Einfachheit, Flexibilität und Kosteneffizienz eine beliebte Wahl für viele Audioanwendungen, besonders bei kleinen DIY-Projekte.













Menge

Wert

Device

Bauteile

2

10R

0,6W Metall

R3, R6

2

1k2

0,6W Metall

R1, R4

2

120k

0,6W Metall

R2, R5

2

68p

C-EU050-045X075

C2, C5

2

47n

C-EU050-025X075

C4, C7

3

470µF/35

CPOL-EUE5-10.5

C1, C3, C6

1

50k

RK14K122

POT1

2

LM386N-1

LM386N-1

IC1, IC2

2

Printklemme

W237-103

X2, X3

1

Printklemme

W237-02P

X1

1

Leiterplatte

Y169

44.6 mm* 50.2 mm

 PDF Doku

Diesen Artikel haben wir am 27.01.2024 in unseren Katalog aufgenommen.
