Fontäne für das 8 Kanal programmiertes Lauflicht 2023 - Bausatz

Fontäne für das 8 Kanal programmiertes Lauflicht 2023 - Bausatz
Für eine größere Ansicht klicken Sie auf das Vorschaubild
Lieferzeit: 1-3 Tage
Art.Nr.: P111 Fontaene BS
GTIN/EAN: P111 Fontaene BS
Bewertungen: (0)
HAN: P111 Fontaene BS
Hersteller: Tubeland
Mehr Artikel von: Tubeland
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
18,40 EUR
inkl. 19 % MwSt. zzgl. Versandkosten



  • Details

Produktbeschreibung

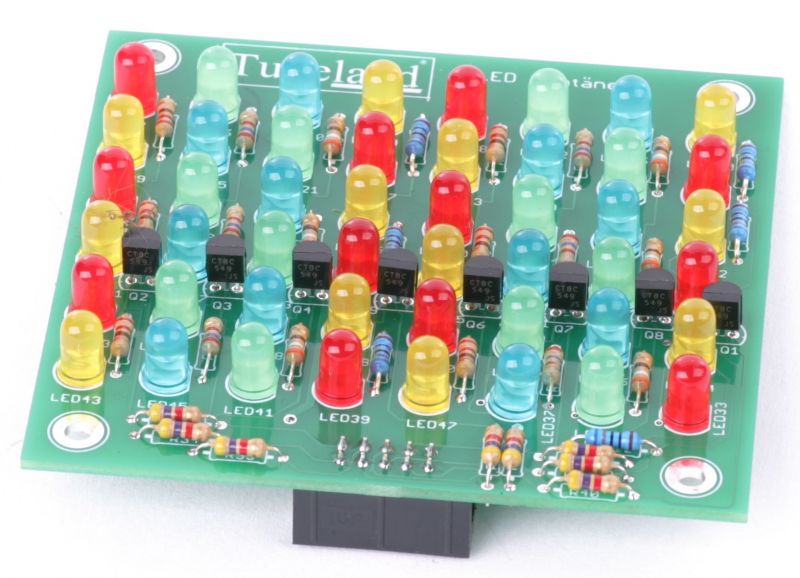

1 Stk. Fontäne für das 8 Kanal programmiertes Lauflicht 2023 - Bausatz zum aufbau des nachfolgenden Bauvorschlag

Fontäne für das 8 Kanal programmiertes Lauflicht 2023









  • 6V 64 mA
  • Super Helle LED´s





Für das programmierte Lauflicht habe ich unter anderem dieses Modul entworfen, welches dann über ein Flachbandkabel an das Steuergerät angeschlossen wird. Das Modul ist für beide Steuergeräte geeignet. Um den Stromverbrauch möglichst gering zu halten, habe ich spezielle LEDs ausgewählt, die einen hohen Wirkungsgrad haben. Für Showzwecke habe ich dann die Widerstände recht hochohmig konfiguriert, da mir persönlich die LEDs sonst viel zu hell wären. In der Praxis hat sich gezeigt, dass es gar nicht so einfach ist, helle LEDs zu bekommen, die auch noch preislich erschwinglich sind, oder sie sind oft vergriffen. Man könnte meinen, dass die Hersteller entsprechende Baureihen mit einem Sortiment verschiedener Farben haben, aber eine solche Suche war vergebens. Trotz allem habe ich für das Projekt brauchbare LEDs gefunden und war nach dem Helligkeitsabgleich sehr überrascht, wie wenig Strom die LEDs zum Leuchten benötigen!



Derzeit habe ich, wie in der Tabelle ersichtlich, verschiedene LEDs gefunden und ausprobiert. Da manche LEDs bis zu 3,7V vertragen, habe ich für das Board ohne 230V-Ausgang einen separaten Festspannungsregler verbaut, der unabhängig vom Controller arbeitet. Eine Arbeitsspannung von 6V funktioniert sehr gut, kann aber nach Bedarf auch durch einen 8V Festspannungsregler ersetzt werden. Zu beachten ist, dass dann die Widerstände entsprechend angepasst werden müssen. Weitere Informationen zu den LEDs finden Sie im Datenblatt. Die LED-Liste werde ich noch erweitern, wenn ich entsprechende LEDs bekomme, die preislich interessant sind. Aber auch mit dieser Konfiguration kann man schon recht viele Module gleichzeitig betreiben. Beachten Sie, dass die mit einem Sternchen (*) gekennzeichneten Widerstände abweichende Werte haben können, je nachdem, welche LEDs beiliegen!







,









TYP



LED







2 in Reihe



LL-503VD2E-V1-1A

5mm

rot

6V

250m cd



6mA



220R

L-53SYDK

5mm

gelb

6V

1000mcd



2,3mA



680R

LL-503YD2E-1B

5mm

gelb

6V

210mcd



3,6mA



330R

LL-504BD2E-B4-2B

5mm

blau

6V

600mcd



1,6mA



220R

ll-504PGD2E-G5-2B

5mm

grün

6V

2900mcd



0,2mA



2k7

333-2SUBD/S400-A4

5mm

blau

6V

800mcd



0,26mA



390R

















Menge

Wert

Device

Bauteile

12

220R*

R-EU_0207/10

R2, R5, R6, R7, R8, R9, R11, R14, R17, R19, R25, R27

6

680R*

R-EU_0207/10

R12, R13, R15, R16, R29, R31

6

2k7*

R-EU_0207/10

R1, R3, R4, R10, R21, R23

8

4k7

R-EU_0207/10

R33, R34, R35, R36, R37, R38, R39, R40

8

BC550

BC547

Q1, Q2, Q3, Q4, Q5, Q6, Q7, Q8

1

WSL 10G

ML10

SV1

12

blau

LED5MM

LED9, LED10, LED11, LED12, LED25, LED26, LED27, LED28, LED37, LED38, LED45, LED46

12

gelb

LED5MM

LED13, LED14, LED15, LED16, LED29, LED30, LED31, LED32, LED43, LED44, LED47, LED48

12

grün

LED5MM

LED5, LED6, LED7, LED8, LED21, LED22, LED23, LED24, LED35, LED36, LED41, LED42

12

rot

LED5MM

LED1, LED2, LED3, LED4, LED17, LED18, LED19, LED20, LED33, LED34, LED39, LED40
