Produktbeschreibung
8 Kanal 230V Programmierbares Lauflicht 2023 ,
,
- Lauflicht mit 32 Programme
- 400 Watt pro Kanal
- Galvanische Trennung
- Induktive Last ( Trafo) Ohmische last ( Glühbirne) kapazitive Last
- Auch Für LED´s
- Regelbare Geschwindigkeit
- Vorwärts Rückwärts Schalter
- Auto Vor und Rückwärts
- + / - Programm Wahl Taster ( Derzeit 32 Programme )
Es ist noch nicht lange her, dass ich die 8-Kanal-Lauflicht-230V-Version entwickelt habe, die verschiedene Lasten antreiben kann. Aufgrund der großen Beliebtheit dieser Schaltung erhielt ich viel Feedback, neue Ideen und es wurde auch zusätzliches Zubehör entwickelt, insbesondere für die Anwendung mit LEDs.
Wie bereits im vorherigen Artikel beschrieben, können LEDs mit Netztransformatoren betrieben werden. Einige meiner Kunden fragten jedoch nach einfacheren und kostengünstigeren Lösungen. Dazu werde ich später mehr erzählen.
Kommen wir nun zum Lauflicht: Das Netzteil sowie die Triac-Schaltung habe ich beibehalten. Neu ist, dass ein Mikrocontroller jetzt alle Funktionen übernimmt. Aktuell sind 32 Programme darauf gespeichert. Diese können mithilfe der Tasten S3 und S4 gewechselt werden. Alternativ kann dies auch automatisiert werden, wenn Taster S5 gedrückt wird. Mit S1 kann man die Laufrichtung von vorwärts auf rückwärts ändern, während S2 den automatischen Wechsel zwischen vorwärts und rückwärts steuert.
Grundsätzlich besteht die Möglichkeit, die Programme zu erweitern, da noch Speicherplatz vorhanden ist. Weitere Funktionen könnten ebenfalls hinzugefügt werden. Die Programmierung erfolgte mithilfe von Arduino. Die SV1-Buchse dient dazu, externe Leiterplatten mit LEDs anzuschließen. Diese müssen allerdings mit einem entsprechenden Treiber und gegebenenfalls einem leistungsfähigeren Netzteil ausgestattet sein. Die Hier Aufgeführten Module können Problemlos Angeschlossen werden, da Treiber bereits Vorhanden sind und die Trafoleistung für 1-2 Module ausreicht.
| Menge | Wert | Device | Bauteile |
| 8 | 39R | 1/4Watt | R27, R32, R35, R40, R47, R52, R56, R62 |
| 11 | 150R | 1/4Watt | R2, R3, R4, R5, R6, R7, R8, R9, R11, R12, R24 |
| 8 | 330R | 1/4Watt | R28, R33, R38, R44, R48, R57, R58, R63 |
| 8 | 390R | 1/4Watt | R26, R31, R37, R42, R46, R51, R55, R61 |
| 8 | 470R | 1/4Watt | R25, R30, R36, R41, R45, R50, R54, R60 |
| 1 | 560R | 1/4Watt | R1 |
| 8 | 4k7 | 1/4Watt | R15, R16, R17, R18, R19, R20, R21, R22 |
| 8 | 10k | 1/4Watt | R23, R29, R34, R39, R43, R49, R53, R59 |
| 1 | 10k lin | TRIM_EU-CIP20C-6MM | R10 |
| 1 | K88-BLK | Knopf | |
| 1 | K85-BLK-L | Kappe | |
| 1 | 100k | 1/4Watt | R14 |
| 1 | 220k | 1/4Watt | R13 |
| 8 | 10n JFW-10N/310-P15 JB CAPACITORS | C-EU150-064X183 | C4, C5, C6, C7, C8, C9, C10, C15 |
| 4 | 0µ1 | C-EU050-025X075 | C1, C3, C11, C13 |
| 1 | 4µ7 6V | CPOL-EUE2.5-6 | C2 |
| 2 | 470/35V | CPOL-EUE5-10.5 | C12, C14 |
| 1 | B250C1500RUND | RB1A | B1 |
| 1 | 7805 | 78XXS | IC2 |
| 2 | 1N4004 | 1N4004 | D1, D2 |
| 16 | BC550 | BC547 | Q1, Q2, Q3, Q4, Q5, Q6, Q7, Q8, Q9, Q10, Q11, Q12, Q13, Q14, Q15, Q16 |
| 8 | MOC3041 | OK | OK1, OK2, OK3, OK4, OK5, OK6, OK7, OK8 |
| 8 | BTB12-600SW | TIC225S | T1, T2, T3, T4, T5, T6, T7, T8 |
| 1 | ATmega328 | Programmiert | IC1 |
| 1 | Fassung Dip 28 | ||
| 3 | PS909L-22 | Schalter | S1, S2, S5 |
| 3 | AP22909-BR | Kappe | |
| 2 | 1-1825027-1 | Taster | S3, S4 |
| 1 | SI 630mA | F1 | |
| 1 | SI 3,15 A | F2 | |
| 2 | SI Halter | FUSESHK20L | F1, F2 |
| 3 | GMSTBA4 | Printklemme 7,5mm | X1, X2, X3 |
| 11 | LED Rot | LED1-11 | |
| 1 | 4,7mA Drossel | BS11 | L1 |
| 1 | 7,5 - 9V Trafo | EI42-2 | TR1 |
| 1 | SK104 25 mm | SK104 | KK1 |
| 1 | WSL 10G | ML10 | SV1 |
| 1 | PFL 10 | ||

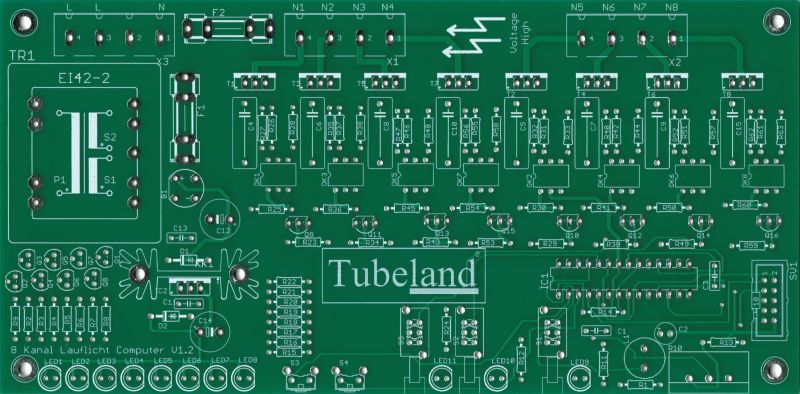

| 1 | Leiterplatte Y161 202.37 mm* 100 mm |
