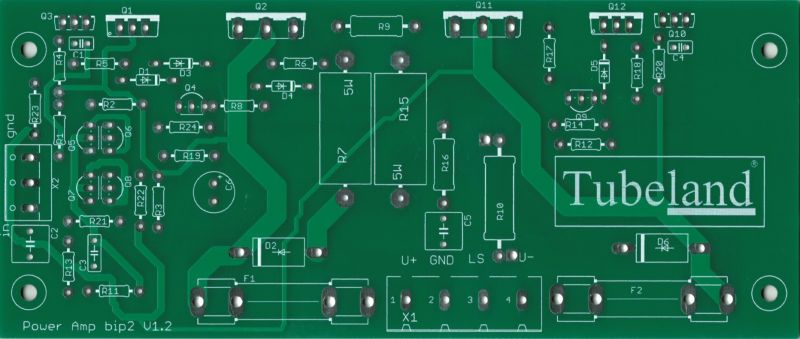

1 Stk 150 Watt Class AB Amp 2024 - Leiterplatte Ohne Bauteile zum Aufbau des nachfolgenden Bauvorschlag



150 Watt Class AB Amp 2024

• 150 Watt 4 Ohm / 100 Watt 8 Ohm
• AC 35V-0V-35V ( DC ca. +/- 47V)
• Strombegrenzer
• F gang 8Hz - 67 kHz -0,2db 127kHz -2,8db
• Geringe Wärme Entwicklung

In der Welt der Audiotechnik steht der "150 Watt Class AB Verstärker" für Leistung und Zuverlässigkeit. Dieser speziell konzipierter Amp hebt sich durch seine sorgfältig durchdachte Konstruktion ab, die es ermöglicht, bei geringer Leistungsabnahme eine geringe Betriebstemperatur zu bewahren.

Effizienz ohne Kompromisse. Durch die Dimensionierung der Komponenten, insbesondere der Kühlkörper, wird eine effektive Wärmeableitung sichergestellt, die selbst bei langen Betriebszeiten eine Überhitzung verhindert. Dies ist besonders wichtig, da Class AB Verstärker für ihre Wärmeentwicklung bekannt sind, vor allem wenn sie hohe Leistungen erbringen.

Ein kritischer Bestandteil, der maßgeblich zur thermischen Stabilität des Verstärkers beiträgt, ist der Einsatz des hochwertigen Kühlkörpers LA27/K/150/12 von Fischer. Diese spezielle Auswahl zeugt von einem tiefen Verständnis für die Bedeutung der Wärmeableitung in Audioverstärkern. Fischer, als renommierter Hersteller von Kühlkörpern, garantiert mit diesem Modell eine außergewöhnliche Leistung.

Die Verwendung von hochwertigen Komponenten und die durchdachte Konstruktion resultieren in einem Verstärker, der nicht nur leistungsfähig, sondern auch äußerst zuverlässig ist. Der 150 Watt Class AB Verstärker im klassischen Stil verbindet somit die Wärme und Tiefe der Audiowiedergabe, die Kenner so schätzen, mit der Effizienz und der Langlebigkeit moderner Technik.

Es ist ein Bausatz, das nicht nur durch seine akustische Performance überzeugt, sondern auch ein Statement für hochwertige Handwerkskunst und technische Präzision setzt.

Die Spule wird wie im Schaltplan aus 1mm Kupfer Draht gefertigt: 15 Windung, 7mm innen Durchmesser. In der Spule liegt R10.

Ergänzend sollte der Verstärker mit einer Lautsprecherschutzschaltung ausgestattet werden. Diese wichtige Funktion schützt die Lautsprecher vor potenziellen Schäden durch Überlastung, DC-Fehler und andere anomale Betriebsbedingungen.

Die nachfolgende Tabelle veranschaulicht, welche Leistung bei welcher Spannung erzielt werden kann.

Die Verdrahtung kann nach der Zeichnung erfolgen. Die Eingänge habe ich hier nicht mit aufgeführt, denke aber das dies kein Problem ist. Theoretisch Können auch die 2SA1216 bzw. 2SC2922 o.ä. Endstufentransistoren verwendet werden. Ich habe entsprechend Platz dafür gelassen, damit dies Problemlos möglich ist.
