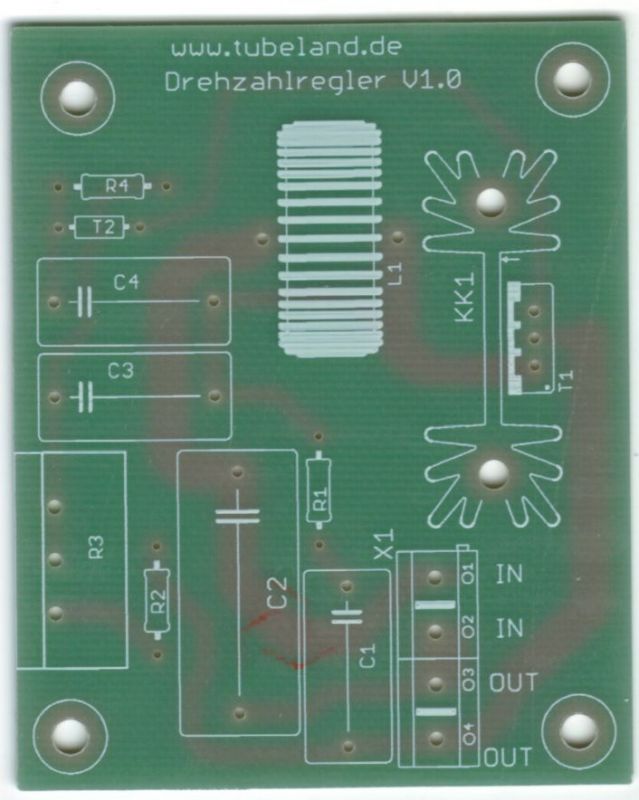

Drehzahlregler – Dimmer 400W - Leiterplatte Ohne Bauteile

Drehzahlregler – Dimmer 400W - Leiterplatte Ohne Bauteile
Für eine größere Ansicht klicken Sie auf das Vorschaubild
Lieferzeit: 1-3 Tage
Art.Nr.: Drehzahlregler LP
GTIN/EAN: Drehzahlregler LP
Bewertungen: (0)
HAN: Drehzahlregler LP
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
4,00 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.je 4,00 EUR
ab 5 Stk.je 3,88 EUR
ab 10 Stk.je 3,70 EUR
ab 25 Stk.je 3,33 EUR
ab 50 Stk.je 3,00 EUR



  • Details
  • Kunden-Tipp

Produktbeschreibung

1 Stk. Leiterplatte zum Aufbau nachfolgenden Bauvorschlag


Drehzahlregler – Dimmer 400W



Die Schaltung kann Als Drehzahlregler oder als Dimmer eingesetzt werden. Mit dem Poti (R3) Wird Der Phasenwinkel eingestellt bei dem der Triac dann Zünden soll.   die Drehzahl lässt sich somit einstellen.  Ungekühlt kann der Triac bis zu 400W Last ansteuern. Darüber hinaus muss der Triac dann auf ein Kühlkörper Montiert werden! Die Drossel ist für Max 3A Ausgelegt. Für höhere Ströme müsste dann die Drossel entsprechend Angepasst werden sowie die Leiterbahn Verstärkt werden.

Die Kondensatoren habe ich Alle als X2 Ausführung gewählt Diese Sind Allesamt für die Netzspannung geeignet. An dieser Stelle Wollte ich nicht Sparen. Auch Das Poti Besteht komplett aus Plastik!



Da die Schaltung Direkt an das Netz Angehangen wird ist sie auch nicht gerade Ungefährlich Was Die Sicherheit betrifft!

Das Heißt Sie Müssen Die Schaltung in ein Geeignetes Gehäuse unterbringen damit Diese Schaltung dann auch Betriebssicher ist!







Menge

Wert

Device

Bauteile




1

220R

1/4 W

R1

1

47k

1/4 W

R4

1

68k

1/4 W

R2



3

100n

C15/8

C1, C3, C4

1

470n

C22/11

C2

1

ER900

DIAC

T2

1

SK104

Nach Bedarf *

KK1

1

TIC225S

TIC225S

T1

1



AK500/4

X1

1

100µ

SFT1030

L1

1

200k

TRIM_EU-CIP20C-6MM

R3

1



Leiterplatte

58 mm* 71 mm

 Anleitung Als PDF

Diesen Artikel haben wir am 05.12.2021 in unseren Katalog aufgenommen.
