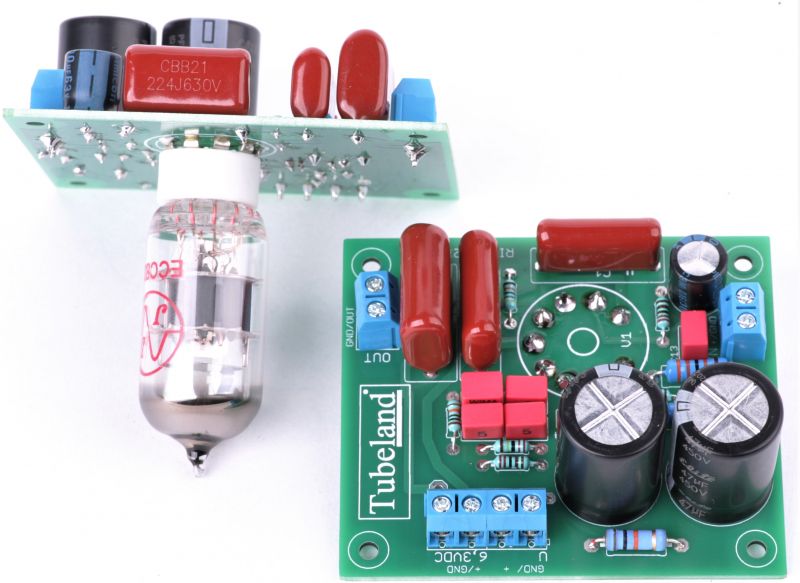

Röhren RIAA Entzerrer Bausatz . Ohne Röhre

Röhren RIAA Entzerrer Bausatz . Ohne Röhre
Für eine größere Ansicht klicken Sie auf das Vorschaubild
Lieferzeit: 1-3 Tage
Art.Nr.: RIAA Tube O.R. BS
18,86 EUR
inkl. 19 % MwSt. zzgl. Versandkosten



  • Details
  • Mehr Bilder
  • Kunden-Tipp

Produktbeschreibung

1 Stk. Röhren RIAA ENtzerrer Bausatz . Ohne Röhre

Achtung für Stereo Werden 2 Stk Benötigt!


RIAA Entzerrer







  • Mono Aufbau für die Flexibilität der Gehäuse Gestaltung
  • 260 – 290 V AC 15 mA / Anodenspannung 300V DC
  • 6,3V Heizung
  • 35 db Gewinn gemessen bei 1 KHz
  • ECC 83
  • Leiterplatte 67 x 81 mm

Um einen hochwertigen RIAA Entzerrer zu bauen wurden die Wichtigsten Punkte bei der Umsetzung Berücksichtigt. Um eine Möglichst hohe Kanaltrennung zu erreichen habe ich mich Entschlossen nur einen Kanal auf der Leiterplatte zu Design. Entsprechend muss für Stereo dann die Schaltung Zwei mal aufgebaut werden. Auch ist so mehr Flexibilität bei der Gestaltung des Pre Amps. Gegeben.

Die Schaltung habe ich bereits schon vor Jahren Vorgestellt. Allerdings mit Intrigiertem Netzteil und Dip-Schalter für die Kapazität Anpassung.

Hier Habe ich auf beide Extras Absichtlich Verzichtet. Denn es geht hier eher darum eine Hochwertige Audiosignal Verarbeitung zu erreichen! Das Geht am besten mit so Wenig Bauteilen wie Möglich zu Realisieren. Die Leiterplatte sollte also so klein wie Möglich sein um die Möglichkeit von Einstreuungen der Umgebung auf einen Minimen zu reduzieren.

Meine Tests haben auch ergeben das selbst das Netzteil die Fremd Einstreung erhöht. Mir ist es extrem Wichtig einen RIAA Vorverstärker zu realisieren mit Möglichst wenig Störgeräusche wie Brummen und Rauschen zu realisieren.

R7 und R8 wurden mit 2W Metall Oxide Widerstände versehen um das Rauschverhalten der Widerstände möglichst tief zu halten. Nachfolgende Stufen würden sonst das Rauschen mit verstärken!

Die Anodenspannung liegt bei ca. 300V. Die Trafo Spannung habe ich Großzügig auf 260-260V AC Festgelegt. Die Heizung wird hier im Gleichstrom gewählt. Hierzu finden sie im Sortiment einen Passenden Bausatz (DC Heizung)

Nachfolgend Möchte ich Kurz über das Netzteil Sprechen!

Das Externe Netzteil hat sich als Gut erwiesen und kann beide Kanäle Versorgen!

Für die Anwendung kann es wie Folgt Modifiziert werden!



R4 und R5 = 470K!









D 2 – D4 = ZD 100

R1 = 22K 2W Metall

Sie Finden diesen Bausatz im Sortiment.







Achtung Anschluss Belegung Beachten!

Menge

Wert

Device

Bauteile













2

2K2

Metall

R4, R5









1

10k

Metall

R6

1

10K 2W

Metall 2W

R2

1

47k

Metall

R1

1

100K

Metall

R10

2

330K 2W

Metall 2W

R7, R8

2

470k

Metall

R3, R36

1

2M2

Metall

R9



2

15pF

C-EU050-035X075

C14, C15

1

47pF

C-EU050-045X075

C13

1

68pF

C-EU050-045X075

C6

1

680pF

C-EU050-045X075

C7

2

1500pF

C-EU050-045X075

C8, C9

1

MKP-10-400-0,22

C-EU225-074X268

C1

1

MKP-10-400-0,33

C-EU225-074X268

C3

1

MKP-10-250-1uF

C-EU275-134X316

C2

2

47/450

E7,5-18

C16, C29, C30, C31

1

100/50

CPOL-EUE5-10.5

C5




1

ECC83

ECC83-P

V1

1

Noval Fassung



V1

4



AK500/2



1

Leiterplatte 67x81mm















 Anleitung als PDF
