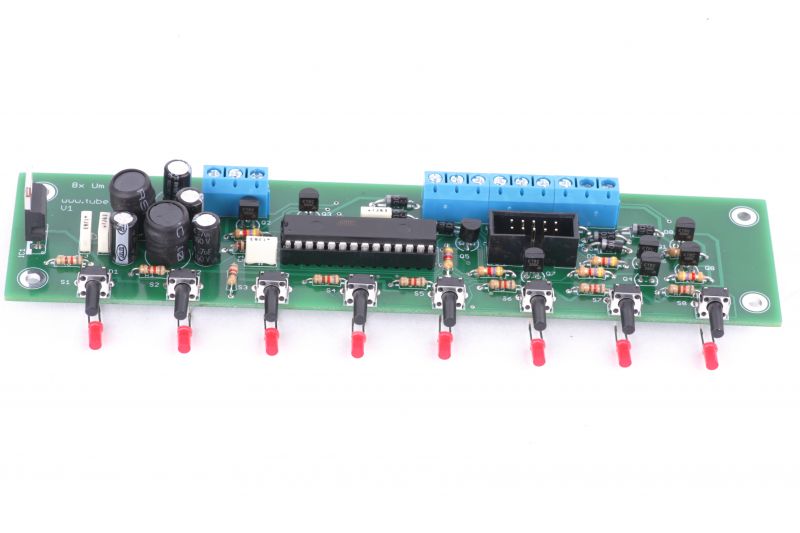

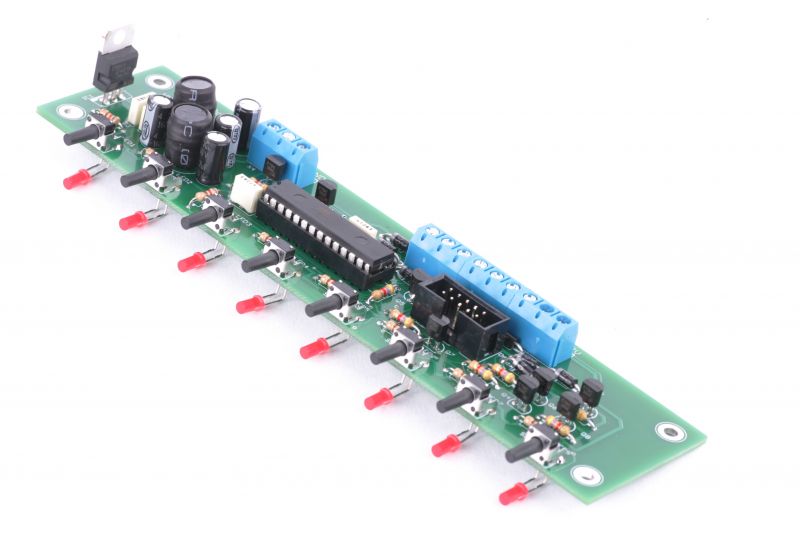

8x Umschalter mit Letzter Eingabe Speicherung 2021





Des Öfteren wurde ich gefragt ob es nicht Zusäzlich zum 8X HQ Board nicht ein Passendes Eingabefeld geben könnte.

Somit habe ich dann Nachfolgenden Umschalter entworfen.

Die Taster können als Sub Version direkt auf der Leiterplatte eingelötet werden oder wenn sie andere Taster bevorzugen können die über der Buchse entnommen werden. Die Schaltung kann dann die Relays  Ansteuern!



Damit das dann auch Funktioniert ist es Extrem Wichtig das das 8X HQ Board entsprechend Spiegelbildlich bestückt wird gem. Nachfolgende  Fotos.

Ansonzten ziehen die Relays nicht an da diese auf zentrahl + Liegen müssen statt auf GND







Das ist auch schon alles.

Bei der erst Betriebnahme leuchten ALLE LED´s auf was auch ganz normal ist. Nach dem sie einen Taster ihrer Wahl betätigt haben, ist der Controler fertig eingerichtet und er wird dann immer nur noch eine LED auf leuchten lassen.















Menge

Wert

Device

Bauteile

8

820R

R-EU_0207/10

R1, R2, R3, R4, R5, R6, R7, R8

8

4k7

R-EU_0207/10

R10, R11, R12, R13, R14, R15, R16, R17

1

100k

R-EU_0207/10

R9

1

4µ7

CPOL-EUE2.5-6

C2

2

4µ7 6V

CPOL-EUE2.5-6

C4, C5



1

100/25

CPOL-EUE3.5-10

C6

2



BS11

L1, L2

8



31-XX

S1, S2, S3, S4, S5, S6, S7, S8

4

0µ1

C-EU050-025X075

C1, C3, C7, C8

8

1N4004

1N4004

D1, D2, D3, D4, D5, D6, D7, D8

1

7805TV

7805TV

IC1

8

BC550

BC547

Q1, Q2, Q3, Q4, Q5, Q6, Q7, Q8

8

LED

LED3MM

LED1-8

1

MEGA48/88/168-PU

MEGA48/88/168-PU

IC2

4

suply

W237-103

X1, X2, X3, X4

1

Leiterplatte

176.1 mm* 41.8 mm





PDF als Download
