Regelbares Netzteil 1,25V – 18V 600mA oder 1,25V-24,7V 450mA - Leiterplatte ohne Bauteile

Regelbares Netzteil 1,25V – 18V 600mA oder 1,25V-24,7V 450mA - Leiterplatte ohne Bauteile
Für eine größere Ansicht klicken Sie auf das Vorschaubild
Lieferzeit: 1-3 Tage
Art.Nr.: Reg-Nt-15VA-LP
GTIN/EAN: Reg-Nt-15VA-LP
HAN: Reg-Nt-15VA-LP
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
ab 4,00 EURStückpreis 5,60 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.je 5,60 EUR
ab 3 Stk.je 5,20 EUR
ab 5 Stk.je 4,90 EUR
ab 10 Stk.je 4,50 EUR
ab 25 Stk.je 4,00 EUR



  • Details
  • Kunden-Tipp

Produktbeschreibung

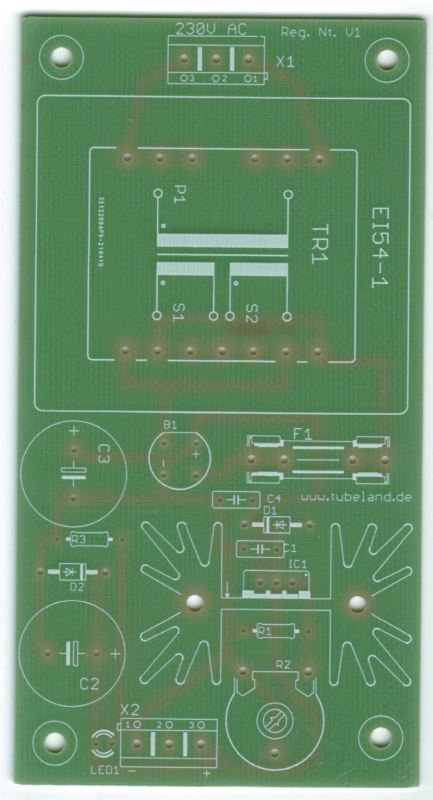

1 Stk Leiterplatte Ohne Bauteile zum Aufbau Nachfolgendem Bauvorschlag



Regelbares Netzteil 1,25V – 18V 600mA oder 1,25V-24,7V 450mA





Das hier Vorgestellte Netzteil ist mit einen Trafo Ausgestattet und in 2 Versionen erhältlich.

Trafo mit 18V Bestückt ist ein Regelbereich unter Volllast von 600 mA 1,25V – 18V Möglich

Wird ein 24V Trafo eingesetzt ist unter Volllast von 450 mA 1,25V - 24,7V Möglich

Im Leerlauf bzw. Halber Last ist auch eine etwas Höhere Ausgangsspannung Möglich

Das Netzteil ist mit einer LED und Schutz Dioden Ausgestattet

Wichtig! Bei der Verwendung eines 24V Trafo beträgt die Leerlaufspannung über 35V! Entsprechend ist ein Spannungsregler mit einem Höheren Spannungsbereich von Nöten!

Hier ist es erforderlich das der LM317HV zum Einsatz kommt. Dieser kann eine Eingangsspannung von bis zu 57V Verarbeiten.

Je nach Verfügbarkeit können Symetriche sowie auch Unsymmetrische Trafos eingesetzt werden.

Die Leiterplatte wurde so Gestaltet das Beide Typen einsetzbar sind.

Zu Beachten ist das der 24V Trafo mit einer 800mA T Sicherung Bestückt wird. Für die 18V Variante ist eine 1A T Sicherung erforderlich.













Menge

Wert

Device

Bauteile

1

39R

R-EU_0207/10

R1

1

3k3

R-EU_0207/10

R3

1

1k pt 15

TRIM_EU-LI15

R2

2

100nF/50

C-EU050-025X075

C1, C4

2

1000µF/50

CPOL-EUE7.5-16

C2, C3

2

1N4004

1N4004

D1, D2

1

B250C1500RUND

RB1A

B1

1

LM350T /LM 317 HV

LM317TS

IC1

1

18V oder 24V

EI54-2

TR1

1



LED3MM

LED1

2

Printklemme

AK500/3

X1, X2

1

FUSESHK20L

FUSESHK20L

F1

1

Sicherung

1AT/0,8AT



1

Leiterplatte 119.4 mm* 63.2 mm





1

SK129

SK129

KK1



Bauvorschlag in PDF
